Außergewöhnliche Bildklarheit bei minimaler Dosis
Außergewöhnliche Bildklarheit bei minimaler Dosis
Mit über 2.500 installierten Systemen und 20 Jahren 3D-Expertise setzt der Ziehm Vision RFD 3D Maßstäbe in der mobilen intraoperativen Bildgebung. Er liefert besonders hochauflösende 2D- und 3D-Bilder bei minimaler Dosis und unterstützt so die zuverlässige intraoperative Kontrolle.
Die präzise Bildgebung reduziert postoperative CT Scans und Revisionen und trägt zu hoher Prozesssicherheit und Kosteneffizienz bei. Dank intuitiver Bedienung und kleinem Maß fügt sich der 3D-C-Bogen nahtlos in anspruchsvolle OP-Abläufe ein. Er eignet sich ideal für komplexe orthopädische Eingriffe sowie für spezialisierte Gebiete wie Cochlea-Implantationen, Bronchoskopien und mund-kiefer-gesichtschirurgischen Operationen.
Interesse an Erfahrungen aus erster Hand? Lesen Sie dazu passende Artikel aus unserem IMAGING-Magazin.
Herausragende 2D- und 3D-Bildqualität bei geringstmöglicher Dosis
- Klarer abgrenzbare anatomische Strukturen in der 3D-Rekonstruktion mit ZIR (Ziehm Iterative Reconstruction) zur Minimierung von Fächer- und Metallartefakten
- Maximale klinische Präzision in 2D mit QuantumStream – der ersten echten 2k2k-Bildkette
- Deutlich reduzierte Strahlenexposition in 3D dank vier maßgeschneiderter Dosis-Modi und fortschrittlicher Maßnahmen wie intelligenter Stromanpassung und optimierter Spannungseinstellungen
- Deutlich reduzierte Strahlenexposition in 2D dank des SmartDose-Konzepts1
Erweiterte klinische Perspektiven dank multidisziplinärer 2D- und 3D-Bildgebung
- Orthopädie, Unfall- und Wirbelsäulenchirurgie: artefaktfreie Darstellung von Implantaten, klare Beurteilung komplexer Frakturen, sichere Überprüfung von Schraubenlänge und -richtung
- Mund-, Kiefer- und Gesichtschirurgie: artefaktfreie Darstellung von Implantaten, Symmetriekontrolle der rekonstruierten Anatomie, leichtere Ausrichtung von Knochenfragmenten dank Oberflächenvisualisierung
- Cochlea-Implantationen: artefaktfreie Darstellung von 0,3 mm kleinen Elektrodenstrukturen, Beurteilung des Insertionsstatus, anatomiebasierte Anpassung der Mittenfrequenzen jedes Elektrodenkontakts

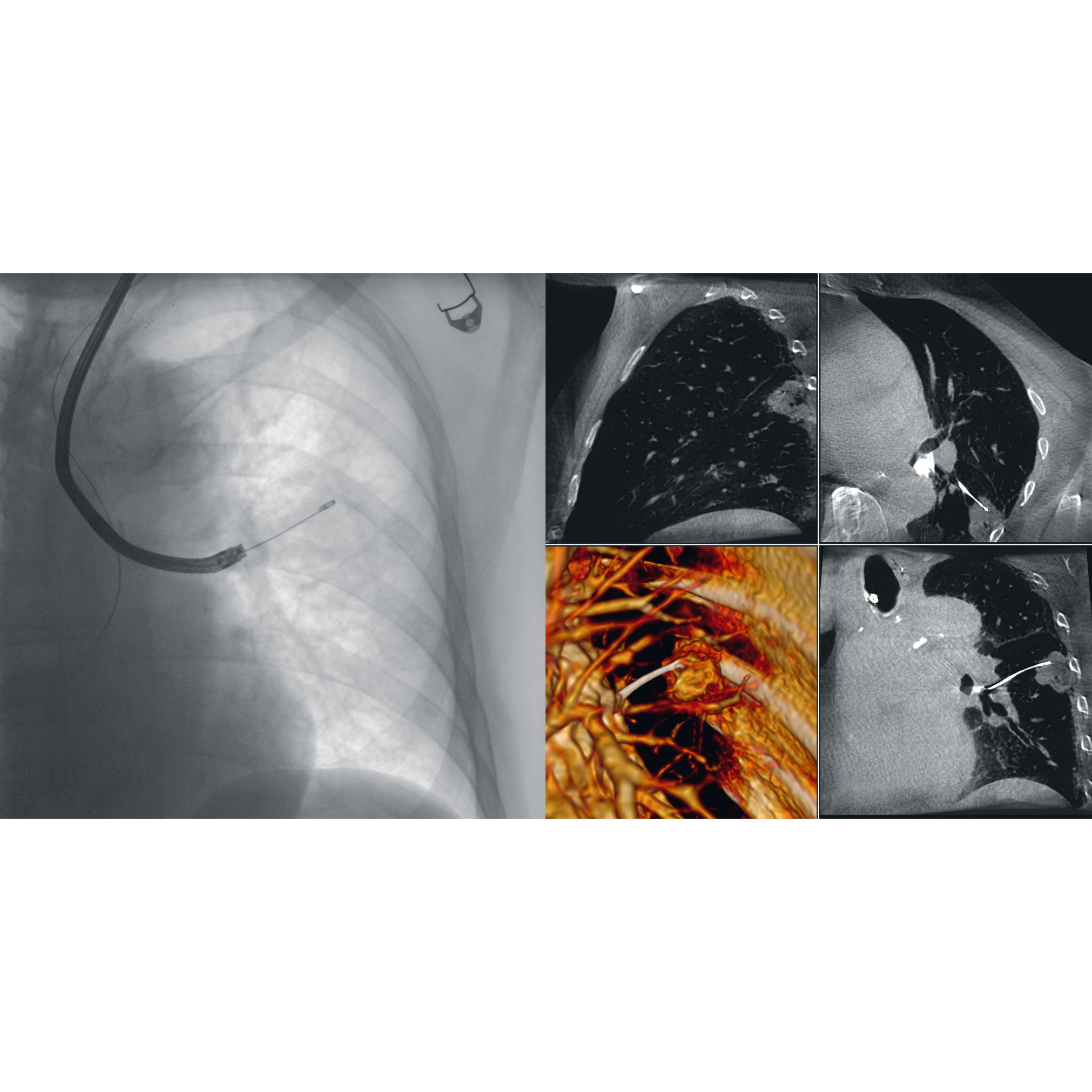

- Bronchoskopie: erster C-Bogen mit einem speziell entwickelten Organprogramm in 2D und 3D, artefaktfreie Positionskontrolle von Nadel und Läsion.
- Kardiologie: gestochen scharfe 2D-Bilder für Koronarangiographie, Elektrophysiologie und strukturelle Herzeingriffe
- Gefäßchirurgie: Bestätigung der Stentpositionierung und der korrekten Entfaltung in 3D; Endovascular Navigation2 zur Bildfusion und Navigation in 2D
Fortschrittliche 3D-Bildgebung durch intelligente Bahnkurven und abgestimmte Volumengrößen
- Vollständige 3D-Bildinformationen ohne Kompromisse dank SmartScan
- Unübertroffene Flexibilität dank variablem Isozentrum in 3D: Zwei speziell entwickelte Bahnkurven erfassen sowohl körperzentrierte als auch laterale Anatomien – kollisionsfrei und mit perfekt zentrierter ROI
- Die perfekte Volumengröße für jede Anwendung: Vom 10-cm-Zoom-in/Cochlea-Paket bis zum größeren Sichtfeld mit dem neuen 25-cm-Volumen3
Intuitive Bedienung für schnellere und sicherere Arbeitsabläufe
- Vom Setup bis zur 3D-Rekonstruktion in weniger als drei Minuten
- Schneller und reproduzierbarer Positionierungs-Workflow mit PositionPilot: Volle Kontrolle über C-Bogen und OP-Tisch
- Reibungsloser und sicherer Workflow ohne Kollisionen dank Distance Control
- Offene Ziehm Naviport 3D-Schnittstelle für eine zuverlässige bildgestützte Navigation und robotergestützte Chirurgie
- Längere Einsatzzeiten durch Advanced Active Cooling für eine konstante Systemtemperatur – auch bei langen, anspruchsvollen Eingriffen
- Das Ziehm Usability-Konzept4 vereint hervorragende Hardware-Eigenschaften mit nahtlos integrierten Software-Funktionen
Die besten klinischen Bilder des
Ziehm Vision RFD 3D
Mehr Infos
Erfahren Sie mehr zu den vielseitigen Möglichkeiten im klinischen Einsatz
Case-Report
Lesedauer: 12 Min.
Whitepaper
Lesedauer: 10 Min.
Whitepaper
Lesedauer: 10 Min.
Whitepaper
Lesedauer: 10 Min.
Whitepaper
Lesedauer: 12 Min.
Whitepaper
Lesedauer: 15 Min.
Whitepaper
Lesedauer: 15 Min.
Flyer
Lesedauer: 2 Min.
Produktvideo
Videolänge: 0:46 Min.
Individuelle Upgrades für Ihre Anforderungen
Position Control Center (PCC) und Distance Control
Schnellere und isozentrische Steuerung des C-Bogens direkt aus dem sterilen Bereich heraus – inkl. berührungslosem Kollisionsschutz.
Remote Vision Center (RVC)
Maximale Effizienz für alle Bildgebungsfunktionen
3D-Bildfusion mit Therenva EndoNaut
Intraoperatives Navigationssystem mit Bildfusion zur Optimierung von endovaskulären Eingriffen
Abnehmbares Raster
Geringere Dosis für periphere oder dosissensitive Eingriffe
Größeres Sichtfeld
Für eine bessere Visualisierung großer anatomischer Regionen in der 3D-Bildgebung
Enhanced Screw Visualisation (ESV)
Intuitive Beurteilung gesetzter Schrauben in der 3D-Bildgebung
Anatomical Marking Tool (AMT)
Farbige Markierungen und Beschriftungen auf Durchleuchtungsbildern
Enhanced Vessel Visualisation (EVV)
Automatisierte Gefäßerkennung bei vaskulären Eingriffen
CO2-Paket
Innovative und kosteneffiziente Alternative zu herkömmlichen jodhaltigen Kontrastmitteln.
Cochlea-Paket und Zoom-in Funktion
Hochauflösende Visualisierung der Cochlea-Struktur im Innenohr oder feinster Details in der MKG-Chirurgie
SmartVascular Workflow
Spezieller Workflow für komplexe gefäßchirurgische Eingriffe.
Cardio-Pakete
Speziell für kardiologische Eingriffe in einem mobilen Katheterlabor
Technische Spezifikationen
Detektortechnologie
CMOS, Flachdetektor, 31 cm x 31 cm
a-Si, Flachdetektor, 30 cm x 30 cm
3D-Volumengrößen / Voxel (CMOS)
16 cm x 16 cm x 16 cm; 320³ / 512³ Voxel
optional: 10 cm x 10 cm x 10 cm; 320³ / 512³ Voxel
optional: 19,8 cm x 19,6 cm x 18,0 cm; 320³ / 512³ Voxel
optional: 24,9 cm x 19,6 cm x 24,9 cm; 3203 / 5123 Voxel
3D-Volumengrößen / Voxel (a-Si)
16 cm x 16 cm x 16 cm; 320³ Voxel
optional: 10 cm x 10 cm x 10 cm; 3203 Voxel
optional: 19,8 cm x 19,6 cm x 18,0 cm; 320³ Voxel
optional: 24,9 cm x 19,6 cm x 24,9 cm; 3203 Voxel
Auflösung
CMOS: 3k x 3k
a-Si: 1,5k x 1,5k
Bildkette
CMOS: 2k x 2k (QuantumStream)
a-Si: 1k x 1k
Image Insights
CMOS: ja
a-Si: nein
Generator
CMOS: 30 kW
a-Si: 25 kW
Motorisierung
Volle Kontrolle der 4 motorisierten Achsen
Advanced Active Cooling
Ziehm Usability Concept
SmartDose
Gescannte 3D-Information
180 Grad (SmartScan)
Offene Navigationsschnittstelle
Brainlab, Globus Medical, Medacta, Medtronic, NuVasive, Stryker
Vaskuläre Bildfusion
CMOS: Standalone-Lösung mit Therenva EndoNaut5 / Integrierte Lösung mit Endovascular Navigation2
a-Si: Standalone-Lösung mit Therenva EndoNaut5
Sie haben Fragen zu Produkten oder möchten ein Angebot? Kontaktieren Sie unser Expertenteam!
Disclaimer
Ziehm Imaging arbeitet kontinuierlich an der Weiterentwicklung seiner Produkte und behalt sich Änderungen der technischen Spezifikationen ohne vorherige Ankündigung vor. Die angegebenen Daten unterliegen Toleranzen. Die hier beschriebenen Produkte und Abbildungen können optionale Hardware- und Softwarefeatures enthalten, deren Verfügbarkeit länderspezifisch unterschiedlich sein kann. Nicht alle beschriebenen Produkte oder Features sind in jedem Land erhältlich. Aufgrund fehlender FDA-Zulassung sind bestimmte Produkte und/oder Features außerdem möglicherweise nicht für den Vertrieb in den USA verfügbar. Einige der genannten Produkte oder Features befinden sich möglicherweise derzeit noch in der Entwicklung. Aus regulatorischen Gründen kann eine zukünftige Verfügbarkeit nicht garantiert werden. Für detaillierte Informationen wenden Sie sich bitte an das Vertriebsteam von Ziehm Imaging.
-
1
SmartDose beinhaltet eine Vielzahl von Hardware- und Software-Features.
-
2
Endovascular Navigation ist ein optionales Medizinprodukt-Softwarepaket der Firma Therenva SAS. Die Planung wird mit der Software EndoSize durchgeführt, die ebenfalls Eigentum der Therenva SAS ist. Die EndoSize-Lizenz ist im Softwarepaket Endovascular Navigation enthalten.
-
3
Die Bezeichnung „25-cm-Volumen“ bezieht sich auf ein tatsächlich rekonstruiertes 3D-Volumen von 24,9 cm × 19,6 cm × 24,9 cm
-
4
Das Ziehm Usability-Konzept beinhaltet eine Vielzahl von Hardware- und Software-Features.
-
5
EndoNaut® ist ein eingetragenes Markenzeichen der Therenva SAS.
