La solution complète et mobile pour les blocs opératoires hybrides
La solution complète et mobile pour les blocs opératoires hybrides
Le vieillissement de la population mondiale entraîne une demande croissante d’interventions exigeantes en chirurgie cardiaque et vasculaire. Afin de répondre à ces besoins, le Ziehm Vision RFD Hybrid Edition1, un arceau chirurgical mobile d’une puissance de 30 kW2, est doté de la technologie de pointe CMOS3 visant à garantir une qualité d’image supérieure. Il permet par ailleurs une utilisation adaptée aux contraintes spatiales et temporelles.
Cette solution hybride vient ainsi compléter le bloc opératoire sans nécessiter de modification onéreuse. Associé à la navigation vasculaire peropératoire 3D, ce système offre une précision accrue lors d’interventions hybrides tout en minimisant la dose administrée au patient.
Développement des capacités cliniques en chirurgie cardiovasculaire
- Technologie de capteur plan CMOS à la pointe de l’innovation
- Générateur monobloc pulsé d’une puissance allant jusqu’à 30 kW
- Stockage d’énergie intégré pour de plus hauts niveaux de performance
- Système de refroidissement Advanced Active Cooling pour maintenir le générateur à une température de fonctionnement optimale
Renforcement du potentiel du bloc opératoire grâce à une solution mobile pour les blocs hybrides
- Contrôle total des quatre axes motorisés à l’aide des manches de commande Position Control Center et du panneau de commande à écran tactile Remote Vision Center
- Configuration flexible des modules de commande (Position Control Center et Remote Vision Center) directement depuis le champ stérile
- Rotation orbitale de 165° pour faciliter l’examen complet du patient
- Flux de travail SmartVascular dédié pour les interventions exigeantes en chirurgie vasculaire
Exploitation immédiate de l'équipement d'imagerie dans tout le bloc opératoire sans necessiter de travaux
- Configuration simple et rapide sans préparation complexe du bloc opératoire
- Pas de phases de planification et de construction complexes et onéreuses
- Coûts d’exploitation réduits par rapport aux blocs hybrides conventionnels
- Le Ziehm Usability Concept4 combine une remarquable association de caractéristiques matérielles et de fonctionnalités logicielles parfaitement intégrées
Nette réduction de l’exposition aux rayonnements grâce au concept SmartDose5 dernière génération
• Concept de dosage complet pour une qualité d’image optimale et une dose minimisée
• Optimisation automatique des doses et de la qualité d’image à l’aide de programmes anatomiques dédiés
• Fonctions spéciales permettant de réduire considérablement les doses lors d’interventions pédiatriques6
• Beam Filtration7 pour une dose à l’entrée réduite sans compromis sur la qualité de l’image pour tous les systèmes CMOSline
Les meilleures images cliniques du Ziehm Vision RFD Hybrid Edition
En savoir plus sur les nombreuses possibilités d’utilisation en milieu hospitalier
Ouvrir le PDF
Étude de cas
Durée de la lecture: 15 min.
Étude de cas
Durée de la lecture: 15 min.
Publication
Durée de la lecture: 10 min.
Vidéo sur le produit
Durée de la vidéo: 4:03 min.
Des upgrades adaptés à vos besoins
Position Control Center (PCC) et Distance Control
Commande plus rapide et isocentrique de l’arceau chirurgical directement depuis la zone stérile – avec protection anticollision sans contact.
Remote Vision Center (RVC)
Accès à distance et en stérile de toutes les fonctions d'imagerie
Grille amovible
Dose plus faible pour les interventions périphériques et pédiatriques
Pédale sans fil Dual Plus
Contrôle sans fil de toutes les fonctions d’imagerie
Anatomical Marking Tool (AMT)
Marquages tactiles et inscriptions en couleur sur les images fluoroscopiques
Enhanced Vessel Visualisation (EVV)
Reconnaissance automatisée des vaisseaux lors d’interventions vasculaires
Planification de soins endovasculaires avec Therenva EndoSize
Logiciel de planification des procédures cardiovasculaires
Ciné-loop
Pour visualiser plusieurs images fluoroscopiques dans un clip de courte durée
Pack CO2
Alternative innovante et efficace aux agents de contraste iodés traditionnels.
Flux opérationnel SmartVascular
Un flux opérationnel spécifique pour les interventions complexes de chirurgie vasculaire.
Pack de sécurité HIPAA
Protection contre les accès non autorisés
Packs cardio
Spécialement conçu pour les interventions en cardiologie dans une salle de cathétérisme mobile
Caractéristiques techniques
Technologie de capteur plan
CMOS, capteur plan 21 cm x 21 cm / 31 cm x 31 cm
a-Si, capteur plan, 30 cm x 30 cm
Résolution
CMOS : 2 k x 2 k / 3 k x 3 k
a-Si : 1,5 k x 1,5 k
Générateur
CMOS : 30 kW² / 25 kW, générateur monobloc pulsé
a-Si : 25 kW, générateur monobloc pulsé
Mouvement orbital
165°
Motorisation
Contrôle total des quatre axes motorisés

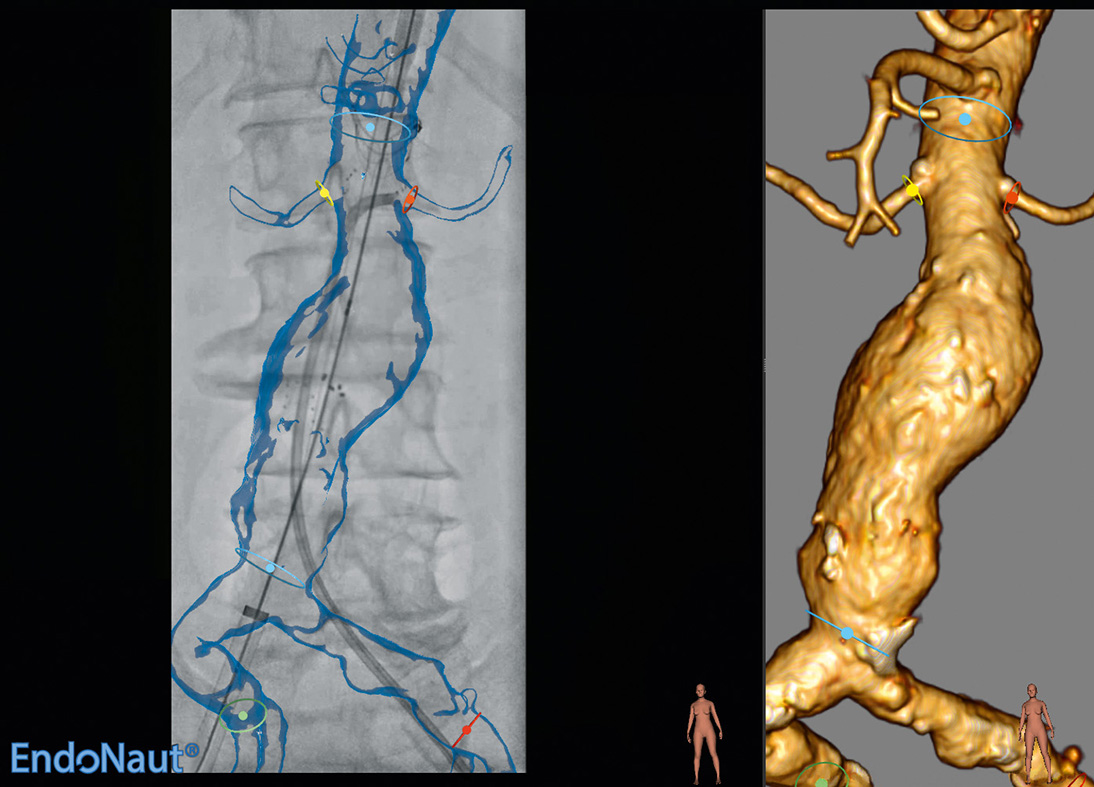

Imagerie vasculaire 3D-Fusion
Therenva Endonaut®
Advanced Active Cooling
Ziehm Usability Concept
SmartDose
Vous êtes curieux d'en savoir plus ?
Nous attendons votre demande avec impatience !
Clause de non-responsabilité
-
1
Le Ziehm Vision RFD Hybrid Edition est un ensemble de produits et de logiciels qui forment un pack optionnel pour le Ziehm Vision RFD.
-
2
Un générateur de 30 kW est proposé en association avec certains packs cardio dédiés.
-
3
La disponibilité de ce produit / cette caractéristique peut varier selon le pays de commercialisation. Selon la réglementation applicable, certaines fonctionnalités peuvent ne pas être disponibles. Veuillez contacter votre interlocuteur Ziehm Imaging pour obtenir de plus amples informations.
-
4
Le Ziehm Usability Concept comprend un ensemble de caractéristiques matérielles avec des fonctionnalités logicielles. Selon la réglementation applicable, certaines fonctionnalités peuvent ne pas être disponibles. Pour de plus amples informations, veuillez contacter votre partenaire commercial Ziehm Imaging.
-
5
Le concept SmartDose comprend un grand nombre de fonctionnalités matérielles et logicielles. Selon la réglementation applicable, certaines fonctionnalités peuvent ne pas être disponibles. Pour de plus amples informations, veuillez contacter votre partenaire commercial Ziehm Imaging.
-
6
Étude Gosch D. et al. "Einfluss von Netz-und ODDC auf Strahlenexposition und Bildqualität mittels mobiler C-Arm - erste Ergebnisse", RöFo, 09/07.
-
7
La technologie Beam Filtration réduit l’exposition aux rayonnements pour tous les systèmes CMOSline en comparaison avec les techniques de filtration conventionnelles (en l’état des connaissances avant le mois de septembre 2017). Données déposées. Les résultats peuvent varier.
